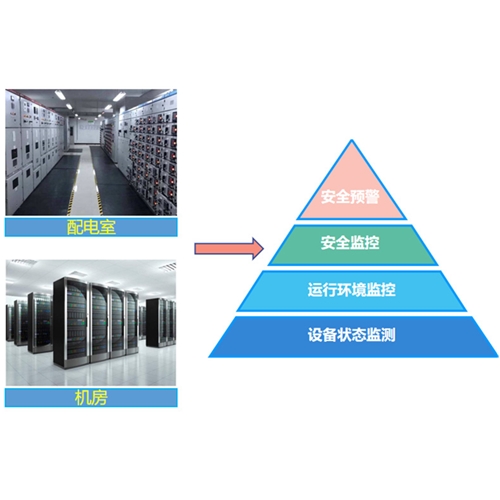

配電室綜合監控是整個電能管理系統中的一個重要環節，一般以低壓網中的配電室環境溫濕度、配電開關狀態、漏水/水浸、煙霧及配電室的防盜為監測對象，對配電房重要設備運行狀態的多種參數和狀態進行本地聯動控制、遠程集中監控、手機短信報警。配電室的全信息采集和監控對配電室自動化運行管理、檢修維護、防災預警、安全防護、電力需求管理等應用具有重大意義。?

安科瑞電氣股份有限公司根據配電室實際情況，結合多年的變電站和配電室的運行管理經驗，自主研發了安科瑞配電室綜合監控系統平臺和智能監控終端，實現了智能開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、采暖通風、門禁、燈光、風機、除濕機、空調控制等功能。實現動力環境各數據的檢測與設備控制，實現動力環境優化，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電室粗放式管理導致成本過高，同時實現配電動力環境的分布式遠程管理。

該系統采用專用數據采集器，支持有線與4G無線聯網，可靠性高且配置靈活，可根據實際需要隨時增加功能。并且配備觸摸顯示屏方便用戶現場查看和操作。

配電室綜合監控系統平臺采用物聯網和大數據處理等技術，對配電室的運行環境和電力設備狀態實現在線監測，可以提升配電室的運行可靠性，從而有效提升了整個配電網的運行可靠性。當監控平臺的專家系統和數據處理系統分析發現相關監測參數和狀態出現異常時，發出預警或報警等告警信息，并可遠程作出遙控等相關處理。

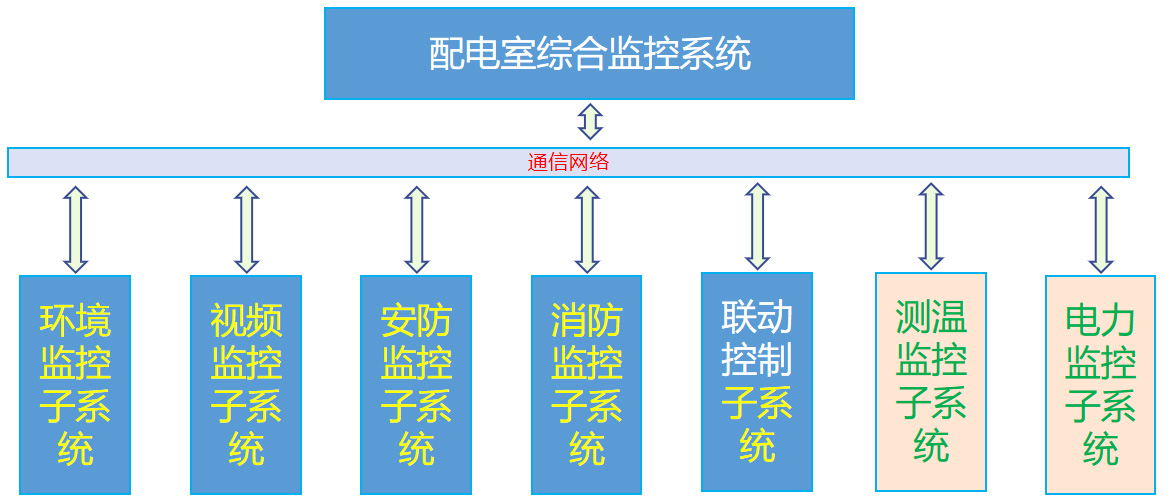

配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天候狀態監視和智能控制。以網絡通信為核心，完成站端音視頻、環境數據以及安全防范等數據的采集和監控。

??系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。系統監控可提供視頻監控和圖表監控兩種監控模式。

 環境監控子系統

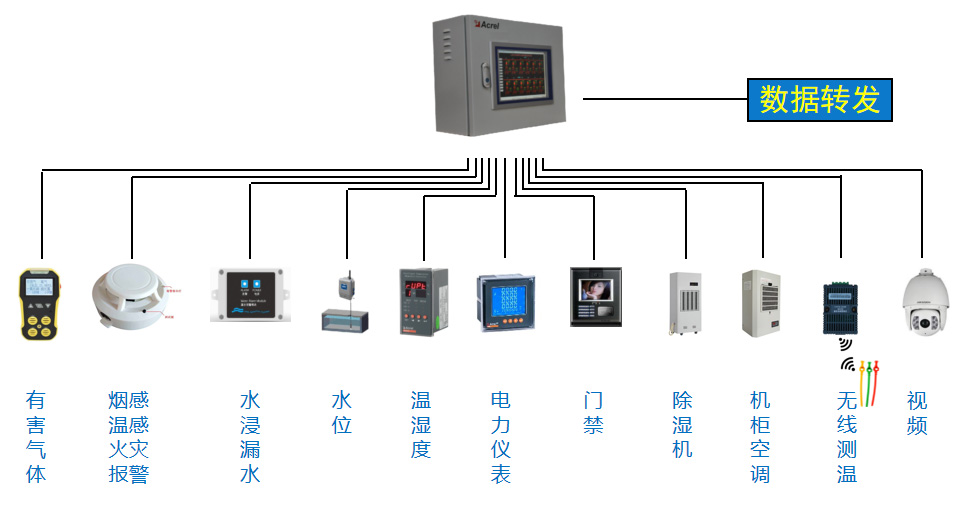

??配電室綜合監控設備安裝在配電室、配電房、變電所內，通過采集和傳輸技術，可以實時監測配電室內的重要場所和設備的工作環境，如溫度、濕度、電纜溝水位、漏水/水浸、有害氣體（SF6，H2S，NO，CO，O2，O3，TVOC）、煙霧、明火、人體感應、噪聲、電子圍欄等。

??當檢測到環境量出現異常時，可及時顯示、報警，并可通過通信網絡將數據上傳至系統平臺。并可以根據預先設置的上下限值，聯動控制空調、視頻、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電室場所的電力設備安全運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電室遠程運維的可靠管控要求。為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐。

??站端設備包含各種傳感器（溫度、濕度、漏水、水位、有害氣體等）。系統平臺可以直觀的顯示出被監測量的大小或狀態，以及被監測量的實時值或各種故障發生的情況。

       告警功能：在監控中心對環境參量超過預設值時發出視聽告警，在監控系統的人機界面上閃爍顯示，同時可以提供警示燈、報警音箱、語音、短信通知等多種告警方式。

??設備狀態檢測：系統可以實時監控配電室內各監測設備（傳感器）以及通信線路，自動診斷設備及鏈路故障，并實時顯示在界面上。

??數據查詢：環境監測數據、狀態監測數據及遠程控制數據的歷史數據查詢。

 消防監控子系統

??煙霧、溫感、明火、水位等火災消防信息的接入，聯動聲光報警器進行報警，以及通過短信方式自動通知值班維護人員。

安防監控子系統

?? 紅外雙鑒、紅外對射、震動、門磁等安防相關設備接入 ，并可實時播放告警語音、發送提醒短信等。

無線測溫子系統

 ??無源無線測溫產品由主機（或收發器）和傳感器兩部分組成，主要應用在高低壓開關柜內母排搭接點，斷路器觸頭、電纜接頭、大電流設備等電氣連接點和其他易過熱點等位置的溫度檢測，并把測量結果通過網絡上傳到監控中心數據庫服務器，通過軟件分析能夠?qū)囟冗^高發出告警信息，實現溫度故障的早期預測，防患于未然。

饋線監控子系統

?? 可以監測開關柜局放和饋線回路的開關狀態、溫度、電壓、電流、功率、功率因數、有功、無功、諧波、電能量采集等。支持設置上下限的告警值，實現語音播放、發送短信等聯動提醒方式。

 變壓器監測子系統

 ??變壓器三相繞組溫度檢測、風機運行狀態、震動檢測。支持設置上下限的告警值，實現語音播放、發送短信等聯動提醒方式。

 視頻監控子系統

 ??視頻監控采用數字監控系統，實現專業監控功能。支持?？抵髁饔脖P錄像機和數字高清攝像機系列產品。

 溫濕度控制子系統

 ??WHD系列溫濕度控制器運用傳感器檢測柜內的溫度與濕度值，并通過控制外接的風扇與加熱器對溫度與濕度值進行調節，可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。

 門禁控制子系統

?? 系統支持人員進入出去時間人員記錄，系統提供設備或網絡故障報警、非法闖入報警、門開超時報警、非法刷卡報警以及脅迫報警等。

 空調節能控制子系統

?? 可以控制空調開機、關機、升溫、降溫等，并能夠直接調整空調的溫度值。

 燈光控制子系統

 ??可以控制燈光的關閉和打開。

其他控制功能

??水泵控制。
??加熱器控制。
??聲光報警器控制：遠程控制啟動和關閉，避免擾民。
??風機控制：實現對主、副新風機的智能控制。
??除濕機控制：室內除濕機控制以及與濕度聯動。
??其它設備控制 。

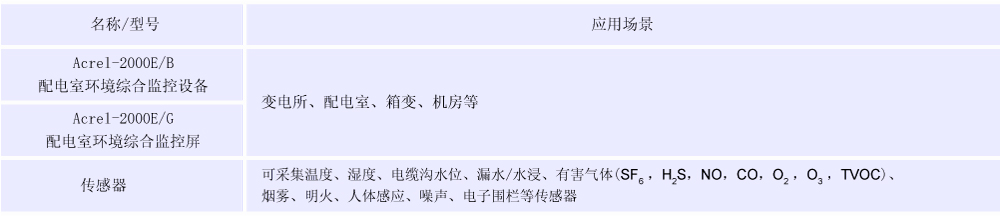

設備選型
